Les véhicules électriques (VE), notamment les voitures, les scooters et les camions, sont de plus en plus présents dans notre quotidien. Pour accompagner leur développement, il est indispensable de disposer de connecteurs de qualité, garantissant le respect des normes de sécurité, la connectivité et la résistance aux éléments externes. C’est ce que nous proposons avec la gamme complète de connecteurs électriques voiture JONHON.

JONHON a obtenu de nombreuses certifications internationales, dont IATF 16949, ISO 13485, ISO 14001 et ISO 45001. La plupart de ses connecteurs sont certifiés CE, UL, TÜV, ATEX et IECEx.

Prises de chargeurs VE

Les prises pour chargeurs de véhicules électriques permettent à l’utilisateur de brancher son véhicule aux bornes de recharge. Ils doivent être sûrs, faciles à utiliser et capables de supporter un grand nombre de cycles de charge/décharge.

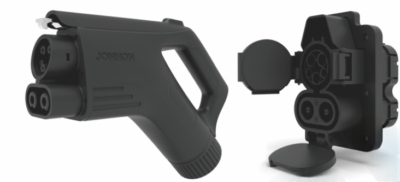

Coupleur de charge CCS 1

Prises mâle et femelle pour la charge DC des véhicules électriques. Amérique du Nord Coupleur de charge DC haute puissance.

  • Conforme à la norme SAE J1772
  • Tension nominale DC : 600 V
  • Courant nominal : 70/125 A
  • Compatible avec la charge lente et rapide
  • Nombre de broches de contact : 7
  • Verrouillage automatique de sécurité
  • Couleur : noir
  • Également appelé : CCS Type 1, CCS Combo 1
  • Peut également fonctionner avec la charge lente AC
prise chargeur VE CCS1

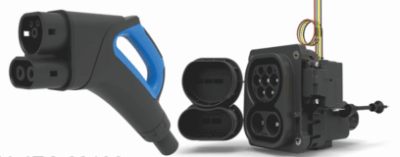

Coupleur de charge CCS 2

Prises mâle et femelle pour la charge DC des véhicules électriques. Europe, Moyen-Orient, Australie et Inde Coupleur de charge DC haute puissance.

  • Conforme à la norme IEC 62196
  • Tension nominale DC : 750 V
  • Courant nominal DC : 70/125/200 A
  • Compatible avec la charge lente et rapide
  • Nombre de broches de contact : 7
  • Verrouillage automatique de sécurité
  • Couleur : noir et bleu
  • Également appelé : CCS Type 2, CCS Combo 2, coupleur Mennekes
  • Peut également fonctionner avec la charge lente AC
Prise de chargeur CCS2

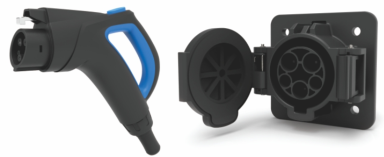

Coupleur de charge AC de type 1

Prises mâle et femelle pour la recharge AC des véhicules électriques.  Coupleur de charge AC pour l’Amérique du Nord.

  • Conforme à la norme SAE J1772
  • Tension nominale AC : 250 V, monophasé
  • Courant nominal AC : 16/32 A
  • Ne prend pas en charge la recharge rapide DC, utilisé pour la recharge de niveau 1 et 2
  • Nombre de broches de contact : 5
  • Verrouillage automatique de sécurité
  • Couleur : noir et bleu
  • Également appelé : connecteur de type 1, prise AC de type 1, connecteur AD Amérique du nord
coupleur de charge AC de type 1

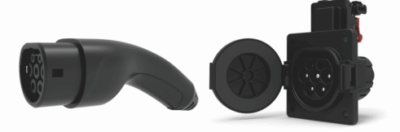

Coupleur de charge AC de type 2

Prises mâle et femelle pour la recharge CA de véhicules électriques. Europe, Moyen-Orient, Australie et Inde Coupleur de charge AC.

  • Conforme à la norme IEC 62196
  • Tension nominale AC : 250 V, 480 V, monophasé
  • Courant nominal AC : 16/32 A
  • Ne prend pas en charge la recharge rapide DC, utilisé pour la recharge de niveau 1 et 2
  • Nombre de broches de contact : 5
  • Verrouillage automatique de sécurité
  • Couleur : noir
  • Également appelé : connecteur de type 2, prise AC de type é, connecteur AC européen
coupleur de charge AC de type 2

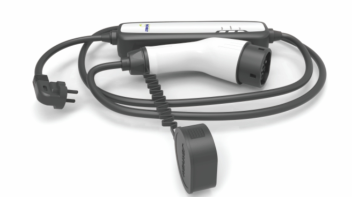

IC-CPD / EU-IC-CPD

Recharge type Mode 2 : Recharge en courant alternatif (AC) pour véhicules électriques, conçue pour un branchement direct au réseau électrique (maison, bureau, etc.) sans borne de recharge. IC-CPD signifie « Dispositifs de contrôle et de protection intégrés au câble », ce qui indique que l’électronique de contrôle et de sécurité est intégrée au câble.

  • Conforme aux normes IEC 62752-2 et IEC 62196
  • Tension nominale : 230 V AC
  • Courant nominal : 8/10/13/16 A AC
  • Permet uniquement la charge lente
  • Nombre de broches de contact : 5
  • Sécurité : protection contre les surtensions, les surintensités et les fuites à la terre
  • Affichage LED
  • Couleur : noir et blanc
  • Également appelé : chargeur domestique, chargeur de réseau pour véhicules électriques, chargeur de mode 2, borne de recharge portable pour véhicules électriques
  • Compatible avec les véhicules électriques à batterie (VEB) et les véhicules hybrides rechargeables (VHR)
IC CPD charger
Envoyez vos demande de connecteurs électriques voiture

Connecteurs haute-tensions embarqués

Les véhicules électriques dépendent de la connectivité électrique entre leurs batteries et leurs moteurs électriques. Nous proposons des connecteurs fiables pour véhicules électriques, capables de gérer cette connectivité en toute sécurité et de manière durable.

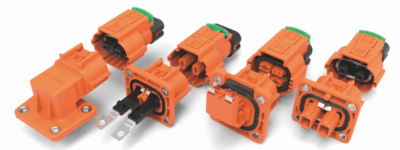

Connecteurs basse intensité

Connexion haute tension, basse intensité pour batteries, climatiseurs automobiles, OBC, PDU, MCU, PTC, etc.

  • Courant nominal : 20 A / 32 A / 40 A
  • Tension nominale : 1 000 V AC/DC
  • Température de fonctionnement : -40 °C / 125 °C
  • Circuit de boucle intégré
  • Temporisation à la coupure
  • Structure de verrouillage par simple pression
  • Fonctions CPA et TPA de signal
  • Verrouillage secondaire Déverrouillage
  • Option de câblage du signal pour prise et fiche
  • IP67, IPXXB
  • Couleur du boîtier : orange
  • Séries de connecteurs : EVH2D3, EVZ4, EVH2C, EVH2
Connecteurs basse intensité

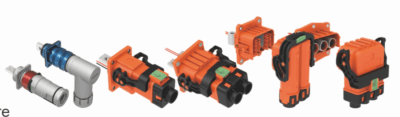

Connecteurs haute intensité

Connecteurs haute tension et haute intensité, utilisés pour les connexions à courant élevé des microcontrôleurs, des unités de distribution d’alimentation et des batteries.

  • Courant nominal : 80 A, 150 A, 200 A, 300 A
  • Tension nominale : 1 000 V / 750 V
  • Température de fonctionnement : -40 °C à 125 °C
  • Protection contre les contacts accidentels
  • Verrouillage
  • Structure de verrouillage par simple pression avec anneau élastique
  • Couleur : aluminium naturel ou orange
  • IP67, IPXXB
  • Références : Série EPL1 | Série EPL2 | Série EP1 | Série DLQ11 | Série DLQ5 | Série DLQ4 | Série CT34C400 | Série EVH6 | Série EVH1 | Série EVH3 | Série EVH4
Connecteurs haute intensité

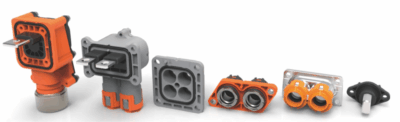

Connecteurs IPT

Connecteurs pour le raccordement de courants de forte intensité dans les coffrets de distribution haute tension, les équipements haute tension et les boîtiers de batteries.

  • Courant nominal : 250 A / 300 A
  • Tension nominale : 1 000 V DC / 750 V DC / 500 V DC
  • Options : 1 broche / 2 broches
  • Température de fonctionnement : -40 °C à 125 °C
  • IP68 / 67
  • Références des séries : Série JX59 | Série JX17 | Série EJ3 | Série JX56
IPT connectors

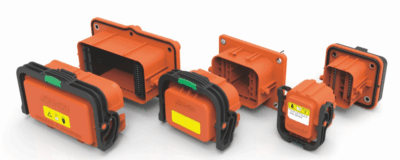

Connecteurs MSD

Connecteurs pour déconnexion pour véhicules électriques lors de la maintenance haute tension

  • Tension nominale : 750 V/1 000 V CC
  • Adaptable à un fusible jusqu’à 650 A ou à une barre de cuivre nue
  • Fusible intégré haute tension à coupure rapide et à remplacement facile
  • Couleur : orange
  • Utilisé dans les voitures particulières, les véhicules utilitaires, les boîtiers haute tension et les batteries
  • Indice de protection : IP68/IPXXB
  • Séries : DLQ11 | DLQ5 | DLQ4
connecteurs MSD

Connecteurs pour changement de batterie

Connecteurs pour changement de batterie de véhicule électrique.

  • Courant nominal : 150 A / 300 A / 400 A
  • Tension nominale : 750 V DC à 1 000 V DC
  • Température de fonctionnement : -40 °C à 85 °C
  • Connecteur enfichable sans verrouillage
  • Résistance aux vibrations
  • IP68
  • Série de référence : BPC30
connecteur pour changement de batterie
Envoyez vos demande de connecteurs électriques voiture

Connecteurs faible puissance pour véhicules électriques

Les voitures intègrent de plus en plus l’Internet des objets (IoT), la connectivité internet et l’intelligence artificielle. Voici des solutions de connexion éprouvées qui permettent de relier le « cerveau » des voitures aux capteurs et autres dispositifs.

Connecteurs RF pour véhicules

Connecteurs pour signaux radiofréquences (GPS, cellulaire, radio, etc.)

  • Types : FAKRA et Mini-FAKRA
  • Interfaces : IOS8092-7 / USCAR49
  • Compatible avec le protocole LVDS (Low Voltage Differential Signaling)
  • Impédance : 50 ohms
  • Tension de fonctionnement : inférieure à 60 V DC
  • Fonctionne jusqu’à 750 V AC
  • Fréquence de fonctionnement (DC) : 6 GHz et 20 GHz
  • Température de fonctionnement : -40 °C à 105 °C
  • Résistance aux vibrations : V1
  • Code couleur pour éviter les erreurs de connexion
  • Couleur : vert, bleu
  • Conforme RoHS
  • Références séries : Série EVRF2 (FAKRA)
connecteurs RF pour véhicules

Connecteurs Ethernet pour véhicules

Connecteurs pour véhicules électriques (VE) permettant la connectivité des systèmes d’information embarqués, utilisés pour la navigation GPS, les caméras anticollision, la communication V2X, les systèmes d’aide à la conduite (ADA), les boîtiers de transfert (T-BOX), etc.

  • Interface conforme aux normes ISO 8092-6 (transmission en canal ouvert), USCAR-2 et USCAR-17
  • Impédance : 100 ohms
  • Fréquence (DC) : 2 GHz
  • Tension de fonctionnement : inférieure à 60 V DC
  • Fonctionne jusqu’à 750 V AC
  • Température de fonctionnement : -40 °C à 105 °C
  • Couleur : vert/bleu
  • Conforme à la directive RoHS
  • Références : Série EVHS2 (HSD) | Série EVHS3 (Ethernet)
Connecteurs Ethernet pour véhicules

Connecteurs pour caméra embarquée

Connecteur pour caméra HD embarquée.

  • Interface FAKRA vers SMP
  • Protocole LVDS avec interface coaxiale
  • Impédance : 50 ohms
  • Fréquence (DC) : 6 GHz
  • Tension de fonctionnement : inférieure à 60 V DC
  • Fonctionne jusqu’à 500 V AC
  • Température de fonctionnement : -40 °C à 105 °C
  • Conforme à la norme RoHS
  • IP67, IP6K/9K
  • Référence série : EVRF2 3A HD
Connecteurs pour caméra embarquée

Connecteurs pour capteurs de véhicules

Connecteur pour tous types de capteurs embarqués sur véhicules.

  • Acquisition et transmission de signaux basse tension sur véhicules
  • Étanchéité
  • Conforme à la directive RoHS
  • IP67, IP68
  • Références des séries : Série EPS1 (étanche) | Série EPS3 (non étanche)
  • Contactez-nous pour plus d’informations
Connecteurs pour capteurs de véhicules
